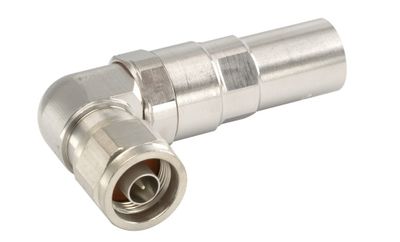

Anixter/Commscope L4NR-PSA N-hane vinklad
En kontakt för att själv kontaktera halvtumskabel 50 Ohm. Den är framtagen specifikt för Commscope Heliax® antennkabel 50 Ohm 1/2" Extreme Low Loss men fungerar också till flera andra fabrikat. Vi har testat den till Hansen-kabeln vi ibland levererar istället för Heliax och även till Radio Frequency Systems (RFS) kabel som heter LCF12-50J.
Kontakten är mycket robust och har en lång hylsa som skyddar kabeln i bakkant, den täcker 25mm av isoleringen när kabeln är skalad och klar för anslutning vilket gör det enklare att få ett bra förband även om kabeln behöver böjas lite där kontakten skall anslutas. De flesta andra kontakter täcker mellan 10 och 15mm och gör de därför mycket känsligare.
Den levereras tillsammans med oring och fjäderring som är nödvändigt för korrekt montering, det följer också med en bra monteringsanvisning och en "sågguide" som används för att kunna göra jobbet manuellt.
Om du beställer kabel av oss ihop med kontakter och vill ha det förberett kan vi skala kabeln med vårt specialverktyg i båda ändar så är den färdig att kontaktera. Då måste man givetvis vara försiktig med den vid förläggning.
| Product Type | Wireless and radiating connector |
| Product Brand | HELIAX® | Positive Stop™ |
| Product Series | LDF4-50A |
| Ordering Note | CommScope® standard product (Global) |
General Specifications
| Body Style | Right angle |
| Cable Family | LDF4-50A |
| Inner Contact Attachment Method | Captivated |
| Inner Contact Plating | Gold | Silver |
| Interface | N Male |
| Mounting Angle | Right angle |
| Outer Contact Attachment Method | Self-flare |
| Outer Contact Plating | Trimetal |
| Pressurizable | No |
Dimensions
| Height | 45.97 mm | 1.810 in |
| Width | 23.62 mm | 0.930 in |
| Length | 75.18 mm | 2.960 in |
| Right Angle Length | 22.61 mm | 0.890 in |
| Nominal Size | 1/2 in |
Outline Drawing
| Click on image to enlarge. |
Electrical Specifications
| 3rd Order IMD at Frequency | -116 dBm @ 910 MHz |
| 3rd Order IMD Test Method | Two +43 dBm carriers |
| Insertion Loss, typical | 0.05 dB |
| Average Power at Frequency | 0.6 kW @ 900 MHz |
| Cable Impedance | 50 ohm |
| Connector Impedance | 50 ohm |
| dc Test Voltage | 2000 V |
| Inner Contact Resistance, maximum | 2 mOhm |
| Insulation Resistance, minimum | 5000 mOhm |
| Operating Frequency Band | 0 – 8800 MHz |
| Outer Contact Resistance, maximum | 0.3 mOhm |
| Peak Power, maximum | 10 kW |
| RF Operating Voltage, maximum (vrms) | 707 V |
| Shielding Effectiveness | -110 dB |
Return Loss/VSWR
| Frequency Band | VSWR | Return Loss (dB) |
| 50–1000 MHz | 1.020 | 40.09 |
| 1000–1900 MHz | 1.040 | 34.16 |
| 1900–2200 MHz | 1.050 | 32.26 |
| 2200–2700 MHz | 1.080 | 28.30 |
| 2700–3600 MHz | 1.100 | 26.45 |
| 3600–6000 MHz | 1.120 | -25.00 |
| 6000–8800 MHz | 1.290 | -18.00 |
Mechanical Specifications
| Connector Retention Tensile Force | 889.64 N | 200.000 lbf |
| Connector Retention Torque | 5.42 N-m | 47.998 in lb |
| Coupling Nut Proof Torque | 4.52 N-m | 39.997 in lb |
| Coupling Nut Retention Force | 444.82 N | 100.000 lbf |
| Coupling Nut Retention Force Method | MIL-C-39012C-3.23, 4.6.22 |
| Interface Durability | 500 cycles |
| Interface Durability Method | IEC 61169-4:9.5 |
| Mechanical Shock Test Method | MIL-STD-202F, Method 213B, Test Condition C |
Environmental Specifications
| Operating Temperature | -55 °C to +85 °C (-67 °F to +185 °F) |
| Storage Temperature | -55 °C to +85 °C (-67 °F to +185 °F) |
| Attenuation, Ambient Temperature | 20 °C | 68 °F |
| Average Power, Ambient Temperature | 40 °C | 104 °F |
| Corrosion Test Method | MIL-STD-1344A, Method 1001.1, Test Condition A |
| Immersion Depth | 1 m |
| Immersion Test Mating | Unmated |
| Immersion Test Method | IEC 60529:2001, IP68 |
| Moisture Resistance Test Method | MIL-STD-202F, Method 106F |
| Thermal Shock Test Method | MIL-STD-202F, Method 107G, Test Condition A-1, Low Temperature -55 °C |
| Vibration Test Method | MIL-STD-202F, Method 204D, Test Condition B |
| Water Jetting Test Mating | Unmated |
| Water Jetting Test Method | IEC 60529:2001, IP66 |
