LPDA-A0092-04
Varianten för dig som vill maximera prestanda!
Den vanliga LPDA levereras med en 7m kabel av "grade" 200. Det innebär att man tappar ganska mycket signal i kabeln. Vill man maximera sin prestanda bör man ha en grövre kabel, och hur grov bestäms av hur lång den blir.
Väljer man antennen med N-kontakt har man möjlighet att antingen använda halvtumskabel (ca 16-18mm diameter) vilket radikalt förbättrar prestanda, eller en kvarttumskabel (ca 11-12mm i diameter) som också gör en enormt stor skillnad.
Kabeln som levereras monterad på den vanliga antennen (7m 200-grade) har följande prestanda: Vid 800-900MHz dämpar den kabeln ca 3,5dB/10m, vid 2500MHz ca 6dB/10m. Då skall man ha i minnet att 3dB är en halvering av signalen.
Väljer man vår kvarttumskabel dämpar den vid 900MHz ca 1,3dB/10m och ca 2,2dB/10m vid 2500MHz. Skulle man gå upp på den grova halvtumskabeln når man 0,68dB/10m vid 900MHz och 1,2dB/10m vid 2500MHz.
Det säger sig självt att om man kan, vid 10m kabel ha 0,68dB i förlust jämfört med 3,5dB så gör det stor skillnad på prestanda. Det skiljer 2,82dB vilket nästan är dubbelt så mycket signal.

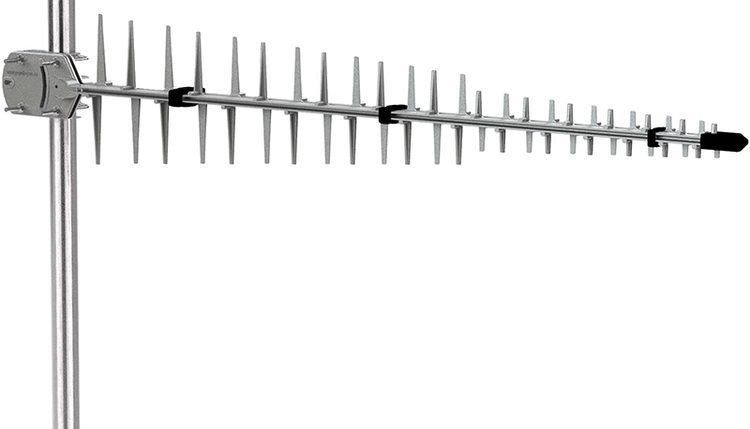

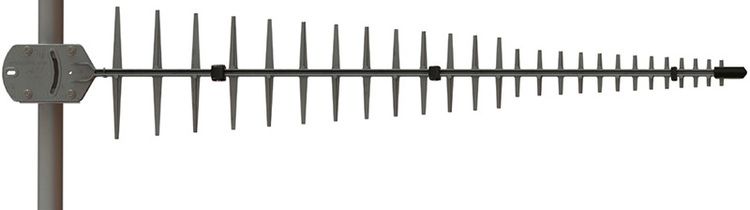

Poynting LPDA-92 är en klassisk riktantennen som är optimerad för alla 4G, 3G och 2G-frekvenser.
Detta är en mycket stabil antenn i gjuten aluminium.

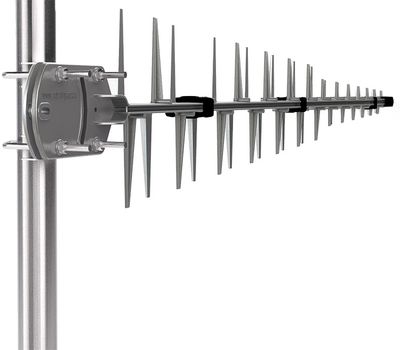

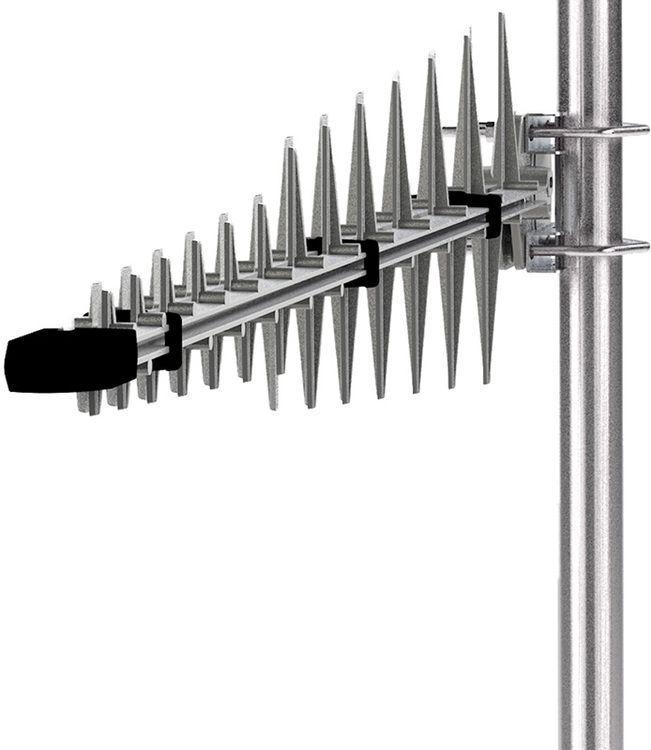

Ett ställbart maströrs-fäste ingår och är perfekt för att fästa på befintligt rör till ex. TV-antennen. En högre placeringen ovanför taknock ger ofta en mycket starkare signal än en lägre placering.
Antennen levereras med en kort stump (30cm) med en N-kontakt. Sedan köper man till den kabeln man önskar.
Tänk på att en mobil router eller modem kan ta viss tid på sig att visa ändringar av signalstyrkan. Därför är det viktigt att du tar god tid på dig att ställa in rätt riktning. Vrid 10 grader, vänta upp till en minut, kontrollera signalstyrka, vrid 10 grader osv.
| Frekvensband | 698 - 960 MHz |
| 1710 - 2700 MHz | |
| 3400 - 3800 MHz | |
| Förstärkning | Max 11 dBi |
| 11 dBi, 698-960 MHz | |
| 11 dBi, 1710-2700 MHz | |
| 3 dBi, 3400-3800 MHz | |
| Impedans | 50 Ohm |
| Fäste | Mastfäste max 50mm |
| Placering | Utomhus |
| Max uteffekt | 10W |
| Antennsladd | 30 cm |
| Kabelanslutning | N-hona |
| Storlek | 1100 x 180 x 60 mm |
| Vikt | 1.63 kg |
| Vindtålighet | <160 km/h |
| Temperatur | -40°C till +70°C |
Vill man nå optimal mottagning skall man ha 2 sådana här om man har en MIMO-router och den ena skall monteras med omvänd polarisation. Därför har vi ett färdigt paket:
Poynting Paket 2 st riktantenner med polarisationsfäste
