5796
Televés 5796 är en smart nätdel för strömförsörjning av aktiva antenner eller antennförstärkare.

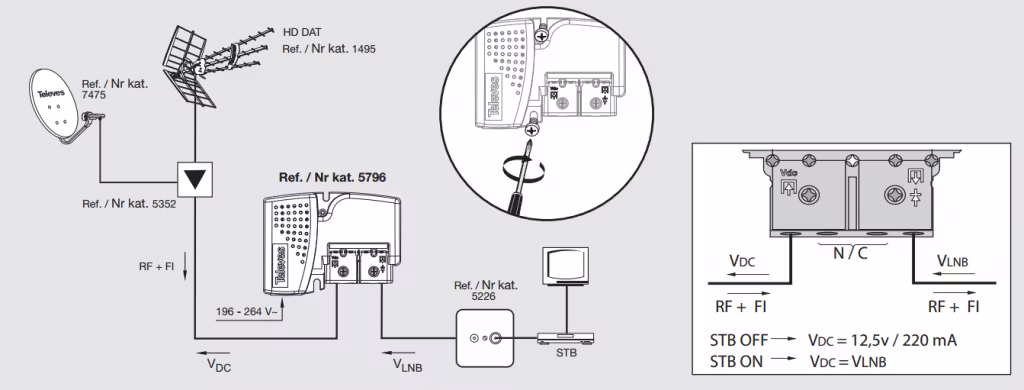

Det som utmärker denna nätdel är att den har en inbyggd funktion som gör att den växlar mellan egen matning eller genomsläpp av satellitboxens spänningsmatning till LNB.
Ett LNB (mikrovågshuvud eller parabolhuvud) behöver spänning på 13 eller 18 volt beroende på vilket läge det skall inta. Denna styrspänning skickas från satellitboxen. Problemet uppstår när man vill kombinera satellitsignaler med vanliga marksända signaler från en aktiv antenn eller en antenn med mastförstärkare som skall spänningsmatas via antennkabeln. I normalfallet så kopplas detta utan strömförsörjare, det innebär dock att parabolmottagaren alltid måste vara på för att den aktiva antennen skall kunna få ström från den.
Med den här smarta nätdelen så slipper man det. När satellitmottagaren slås på så känner nätdelen det och slår av den inbyggda matningen, och när man slår av satellitmottagaren igen så startar matningen igen.
F-smart Montering helt utan f-kontakter!
Tekniska specifikationer:
• Nätspänning AC: 230V
• Matningsspänning: 12 V
• Max ström: 220mA
• Antal utgångar: 1
• Anslutning: Kabel
Fördelar:
• HF-tät
• Skydd mot transienter
• Överspänningsskydd
• Transformatorkopplad
• Hög driftsäkerhet
Spänning är 12 volt och klarar även att släppa igenom satellitsignal.
Nätdelen är HF-tät och helt säker mot transienter
i 230 volts matningen. Nätdelen har även satellitgenomgång så tv/sat-filter
kan användas. En speciell skyddskrets gör nätdelen säker även
mot transienter i antennsignalen orsakade av åska. Detta skydd ger en
driftsäkerhet som verkligen ligger i topp.
Nätdelen har dubbla utgångar för att kunna mata mer än en TV. Huset är både
snyggt och propert. Dessutom med anslutningar lättåtkomliga.
Ytterligare fördelar är en låg dämpning på de transformatorkopplade utgångarna.
Detta ger samtidigt en störningshämmande isolation.
Nätdelen är av switchad typ vilket förutom hög driftsäkerhet ochså ger en
kompakt design.
I jämförelse med tidigare Ref 5496, minskas effektförbrukningen med 40%
Frekvensområde: 5-2500 MHz
Utspänning:12 volt
Inspäning:196-264 V
Max utström:220 mA
Släpper igenom: 13/18V, 22 KHz och DiSEqC
