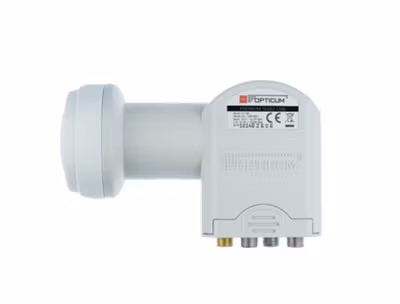

LNB SATCR-24UB 3xUNIVERSAL 0,1dB
Grundtanken med detta huvud är att man skall slippa dra dubbla kablar fram till sin inspelningsbara satellitbox och istället splitta signalen nere vid mottagaren.
Man kan även tänka sig en seriell slinga där man vid varje box splittar signalen.
Detta huvudet har tre vanliga standard utgångar och en SAT CR utgång som kan kopplas till 24 enheter. Vilket innebär att du kan koppla in upp till 27 enheter om man så vill.
För att få detta att fungera så måste alltså boxen vara förberedd för Sat CR, vilket är långt ifrån självklart.
Unicable eller Legacy är andra namn på den här tekniken
Tekniska data:
Frekvensområde 10,7-12,75 GHz
SatCR UserBands 24 st
LO-frekvens Låg/Högband 9,75/10,6 GHz
Brustal 0,1 dB (typ)
Spänning Vertikal 11-14 V
Spänning Horisontal 16-20 V
LO fasbrus @10 kHz -80 dBc@10kHz
Förstärkning min. 55 dB
Output VSWR 2,5:1
Omgivningstemperatur -30 till +60°C
Strömförbrukning 230 mA max @ 11-20V
Infästning 40 mm
Vikt 221 g.
Anslutningar F-kontakt Hona
Utgångar 1 x SatCR
3 x Legacy
SatCR UserBand-frekvenser
UB1 1210 MHz UB13 1520 MHz
UB2 1420 MHz UB14 1565 MHz
UB3 1680 MHz UB15 1610 MHz
UB4 2040 MHz UB16 1725 MHz
UB5 1005 MHz UB17 1770 MHz
UB6 1050 MHz UB18 1815 MHz
UB7 1095 MHz UB19 1860 MHz
UB8 1140 MHz UB20 1905 MHz
UB9 1260 MHz UB21 1950 MHz
UB10 1305 MHz UB22 1995 MHz
UB11 1350 MHz UB23 2085 MHz
UB12 1475 MHz UB24 2130 MHz
