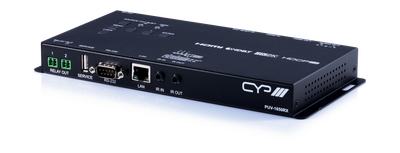

PUV-1650RX
Här har vi en mottagare i PUV-1600 serien som primärt är riktad mot konferenser.
Mottagaren har ingångar för HDBaseT, HDMI, IR samt RS-232 för styrning tillsammans med utgångar för HDMI, LAN och Ljud.
Video mottagen över HDBaseT eller den lokala HDMI kontakten kan skalas för att passa bildskärmen som används.
Avståndet för en 1080p signal är upp till 100 meter och en 4K@60Hz (4:2:0 8-bit) signal kan hanteras upp till 70 meter.
Den här enheten skiljer sig lite ifrån sina andra HDBaseT produkter genom att ha två relä portar som kan styras på ett flertal olika sätt. Bland annat genom IP, RS-232, Trigger eller knapp tryckningar på enhetens ovansida. Externa knappsatser så som CR-TG1, CR-CS2 eller CR-KP kan också användas.
En annan användbar egenskap som denna har är att den strömförsörjer sändaren genom nätverkskabeln, på så sätt så behöver inte sändaren ( som kanske är placerad på ett bord eller liknande ) ha separat strömförsörjning.
The PUV-1650RX has been designed with collaboration in mind, it's the perfect turnkey solution for receiving and switching video in commercial applications. The PUV-1600 series not only provide total AV conversion and extension, they also add a level of system control throughout the meeting space. The unit includes a HDMI Input and Output offering total meeting space compatibility.
Sources can be received from upto 100m (1080p) and 4K@60Hz (4:2:0 8-bit) and over 70m by a CAT 6/7 cable. This receiver can scale the HDBaseT video from the source or local HDMI input to match the connected displays resolution requirements.
The PUV-1650RX differs from other HDBaseT extender sets with its on board control relays that can be activated in a number of ways defined by the user. This could include, IP, RS232, Trigger or Push Button control. Complimentary control products within the CYP range include the CR-TG1, CR-CS2 & CR-KP products.
A key feature of the PUV-1600 series is that the power is sent to the TX from the mains powered RX. This offers additional flexibility when integrating and designing meeting room solutions.
Features:
- 1 x HDMI Local Input Port
- 1 x HDMI Output Port
- 2 x Relay Activated Outputs
- Output resolution support upto 4K@60Hz (4:4:4 8-bit)
- HDBaseT 5Play™ convergence: High-Definition video and audio, 100BaseT Ethernet, PoH (Power over HDBaseT) and control (Bi-directional IR/RS-232 pass-through)
- HDCP2.2 Compliant
- HDBaseT Supported resolutions VGA~WUXGA, 480i~1080p, 4K UHD@24/25/30Hz (RGB 4:4:4 & YUV 4:2:2), 4K UHD@ 60Hz (YUV 4:2:0), 4K/2K@24/25/30Hz (RGB 4:4:4 & YUV 4:2:2) and 4K/2K@ 60Hz (YUV 4:2:0) dependent upon the output display’s EDID settings
- 4K/2K & 4K UHD signals can be received from up to 70m via CAT5e/6 and 100m via CAT6a/7
- Supports pass-through of HD audio formats: LPCM 2/5.1/7.1CH, Dolby Digital 2/5.1CH, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos and DTS-HD Master Audio
- WebGUI user programable control interface for timed events within the meeting space : With battery backup
- Supports HDCP repeating and CEC functions
- Supports 3D signals
- OSD, WebGUI, RS232, LAN & Push Button Control
- IR Re-transmission of control signals
Specifications:
| Inputs | 1x HDMI [1x HDMI Uncompressed AV and Data] 1x RJ45 [1x HDBaseT HDMI & Propriety Data] 1x 3.5mm Stereo mini-jack [1x Infra Red Receiver] 1x USB Type A [1x Service Port Propriety Data] |

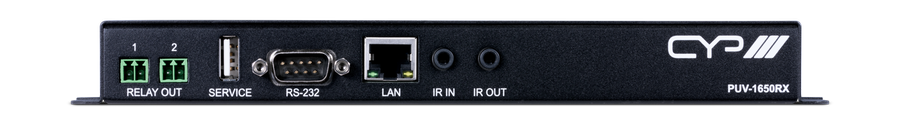

| Outputs | 1x HDMI [1x HDMI Uncompressed AV and Data] 1x Phoenix (5 pin) [1x Analogue Stereo (Balanced or Unbalanced)] 2x Phoenix (2 pin) [2x Contact Closure Relay Outputs] 1x 9pin Dsub [1x RS-232 Data] 1x RJ45 [1x LAN Serving] 1x 3.5mm Stereo mini-jack [1x Infra Red Emitter] |
| PSU: | 24V/1.25A |
| Dimensions | 117mm [W] x 213mm [D] x 25mm [H] |
| Net Weight | 335g |
| Gross Weight | 900g |
